معرفی اجمالی

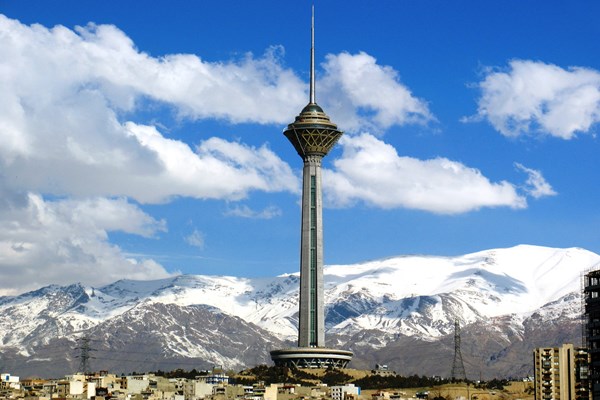

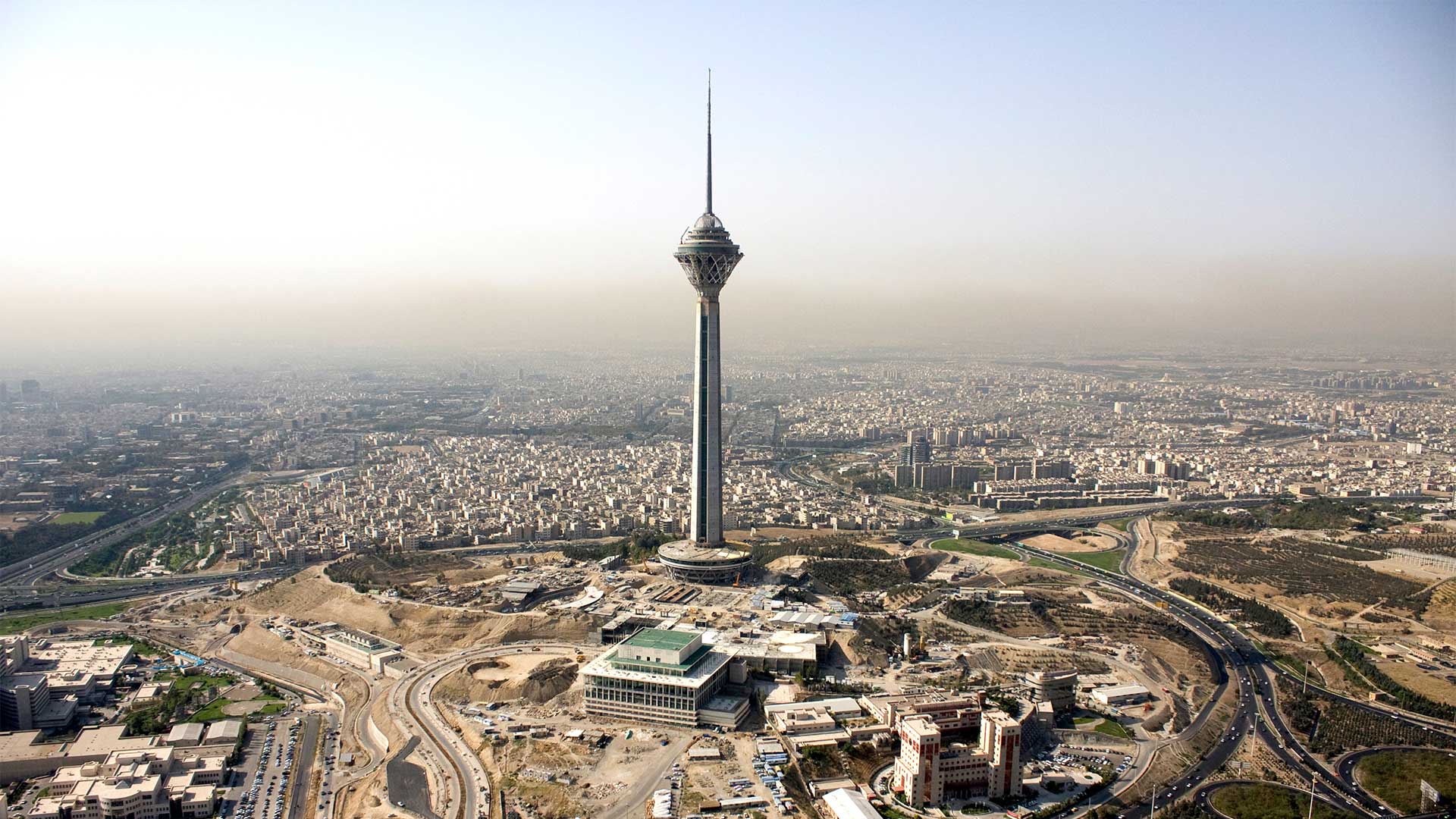

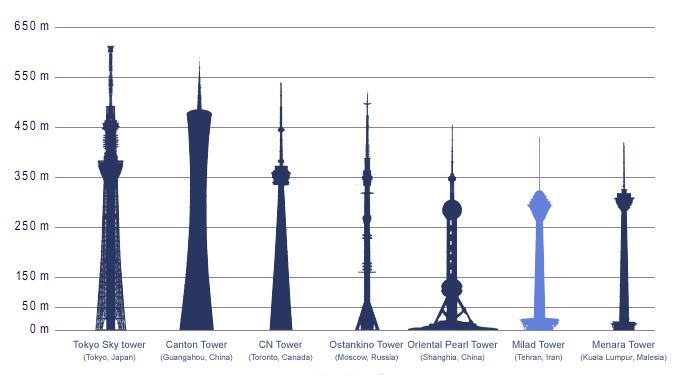

برج چند منظوره میلاد با هدف سرویس دهی نیازهای مخابراتی و تلویزیونی کشور شامل شبکه دسترسی بدون سیم اطلاعات، سیستم های جدید تلویزیونی دیجیتال نظیر DVB و MVDS ، بهینه سازی پوشش رادیو تلویزیونی شامل UHF, VHF, FM و گسترش و بهینه سازی پوشش شبکه های بی سیم و پی جو توسط شرکت بلندپایه طراحی و احداث شده و در حال حاضر نمادی ماندگار برای ایران محسوب می شود. این برج یکی از شاخص ترین پروژه های در دست بهره برداري خاورمیانه و هفدهمین سازه ای است که تاکنون به دست بشر بصورت خودایستا طراحی و احداث شده است. از منظر ارتفاع، برج میلاد با ارتفاع خالص 435 متر از روی پی تا نوک آنتن، چهارم برج بلند در دوره ساخت و در حال حاضر به عنوان ششمین برج بلند جهان شناخته مي شود.

مشخصات فنی و هندسی عمومی

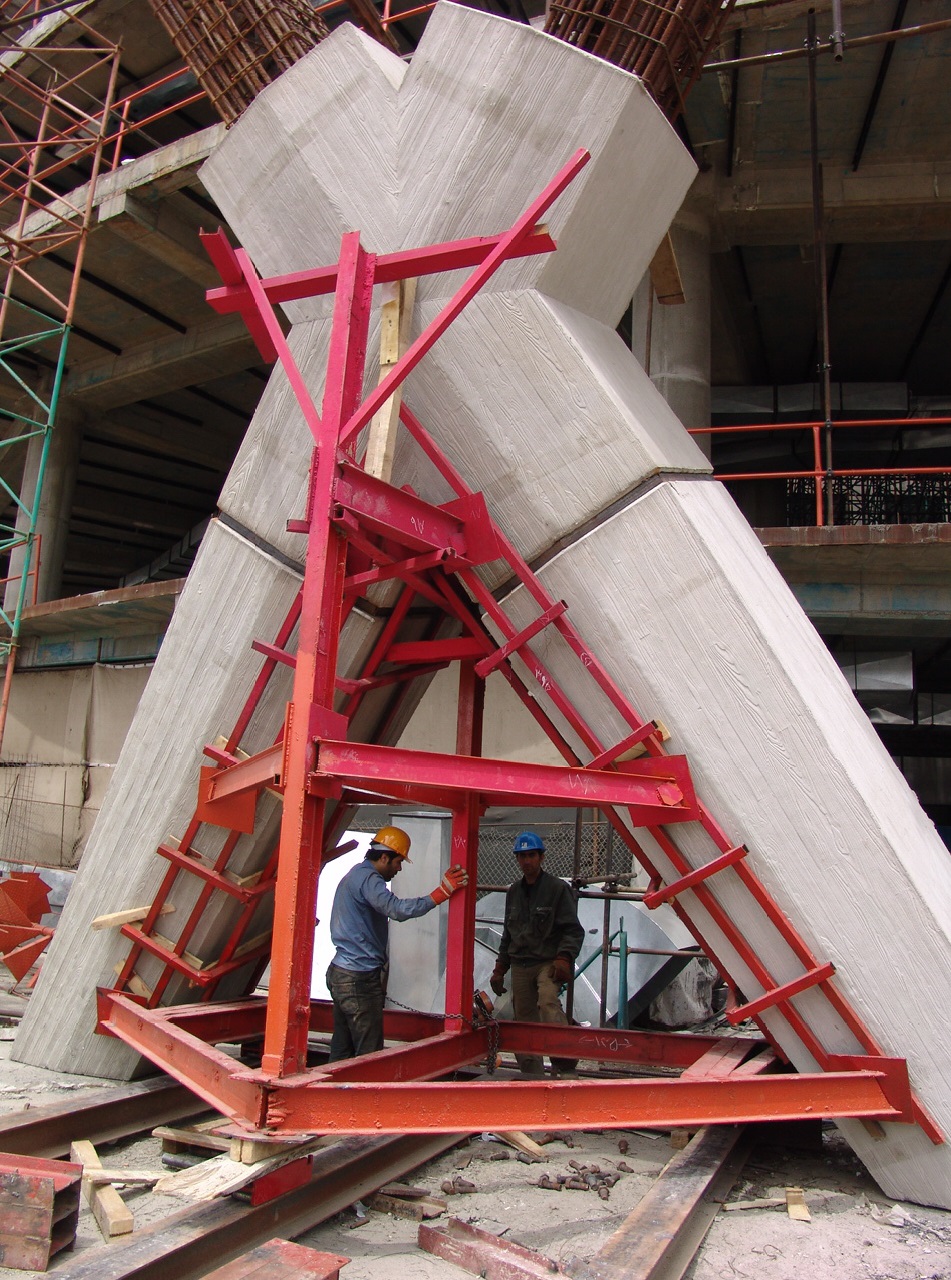

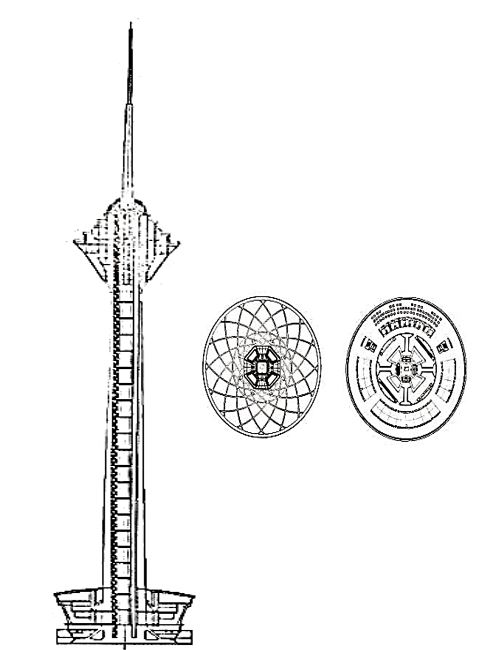

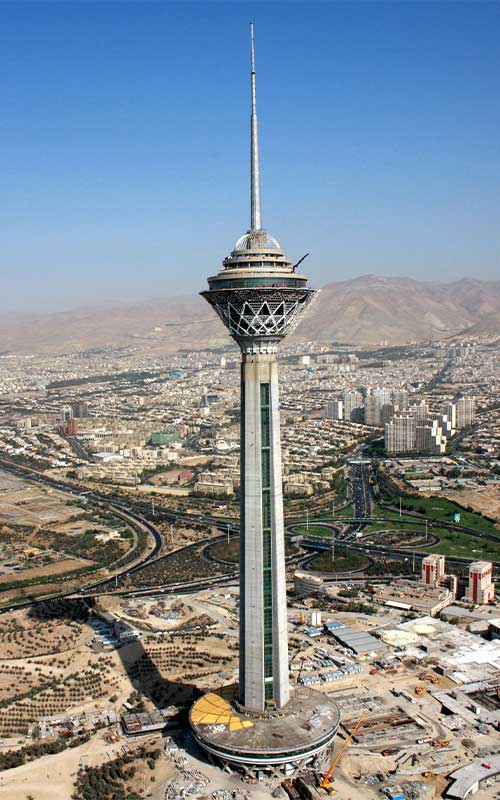

این ابر سازه حدود 150 هزار تن وزن دارد. ارتفاع کامل برج، از روي پي تا نوک آنتن 435 متر بوده و از پنج بخش اصلي شامل فونداسیون و سازه انتقالی، سازه سرسرا (لابی)، محور اصلي، سازه رأس و دکل آنتن تشکیل یافته است. هندسه برج از روی فونداسیون با یک مقطع هشت ضلعی آغاز شده، در طول محور تغییر قطر داده و در نهایت به گنبد برج که همان سازه رأس باشد می رسد.

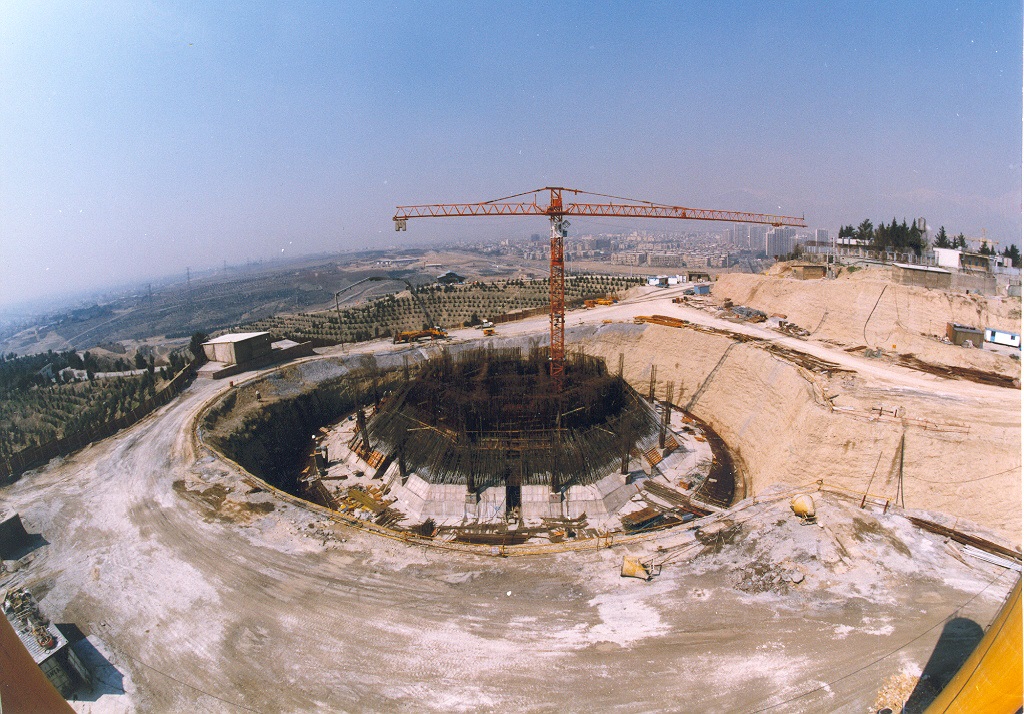

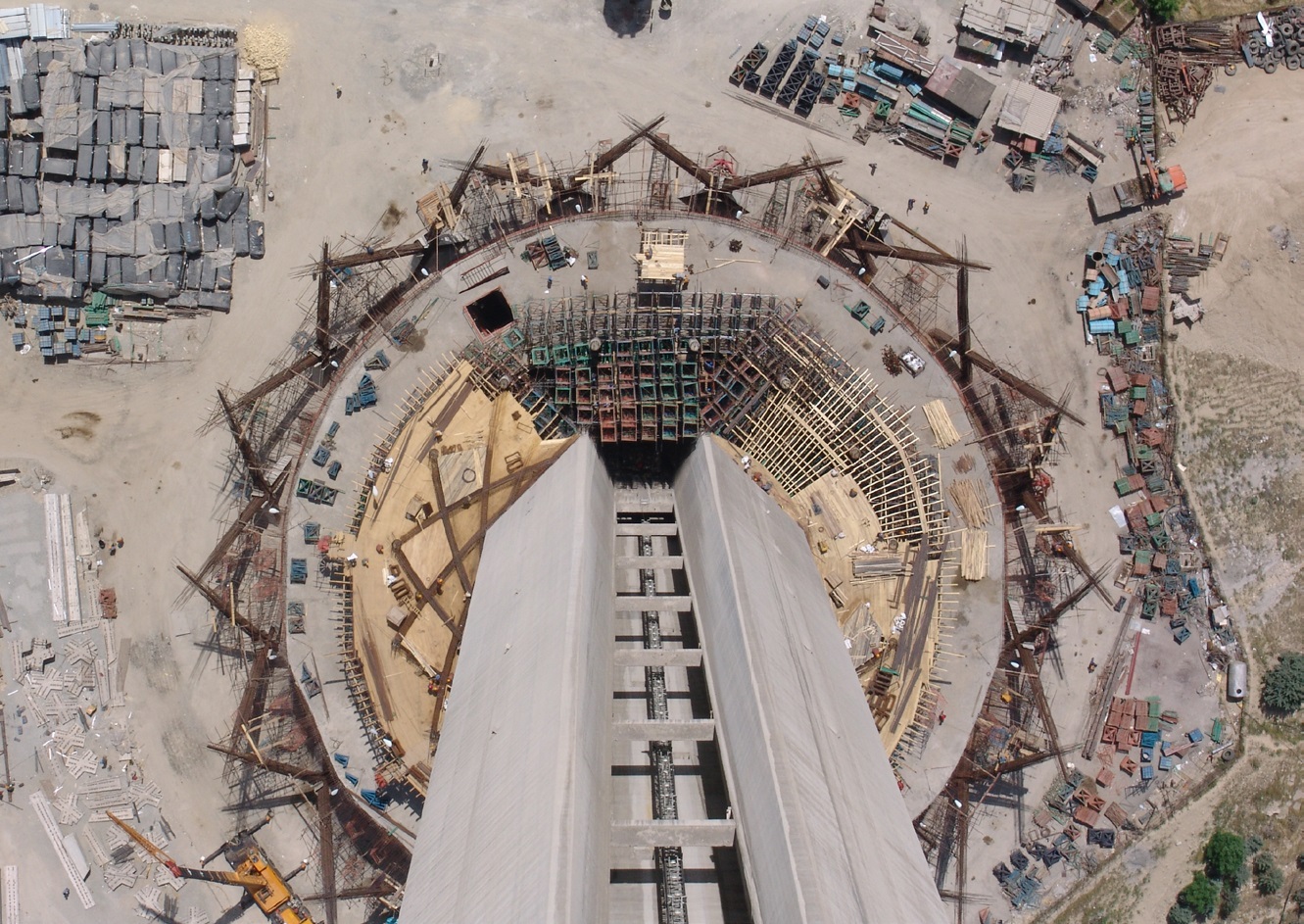

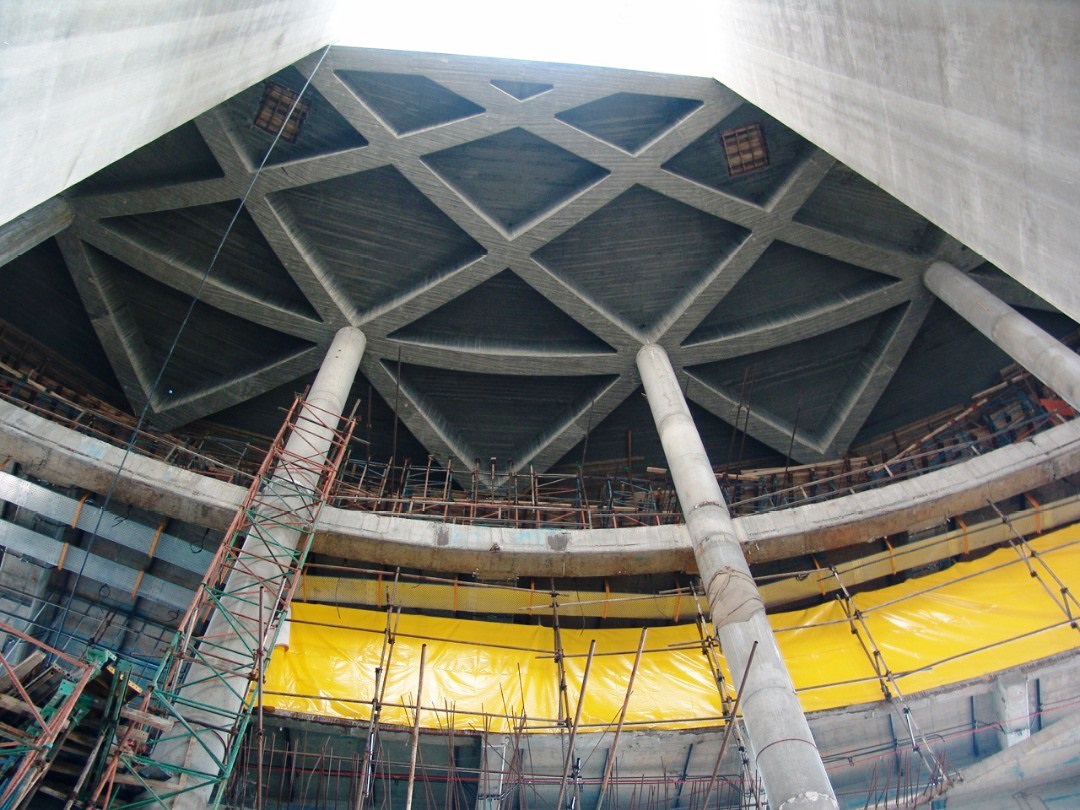

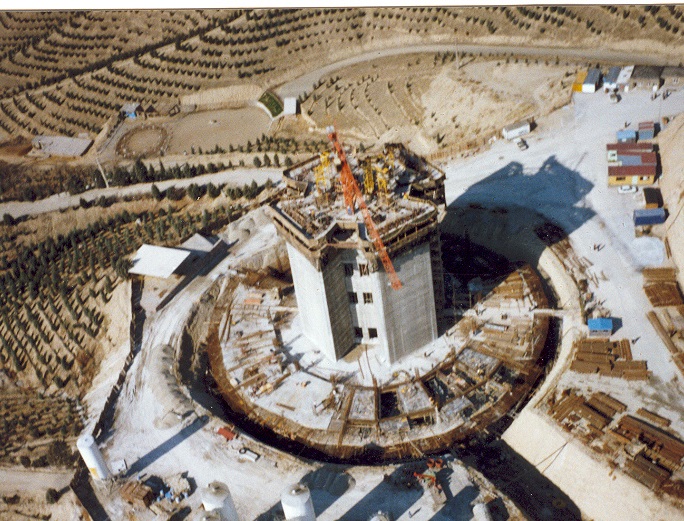

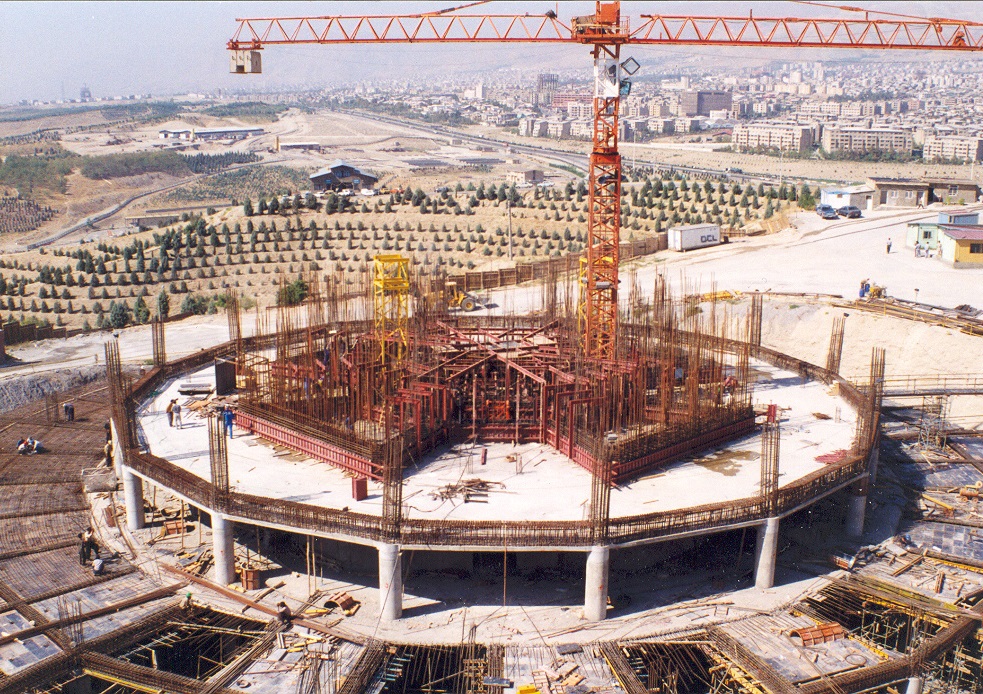

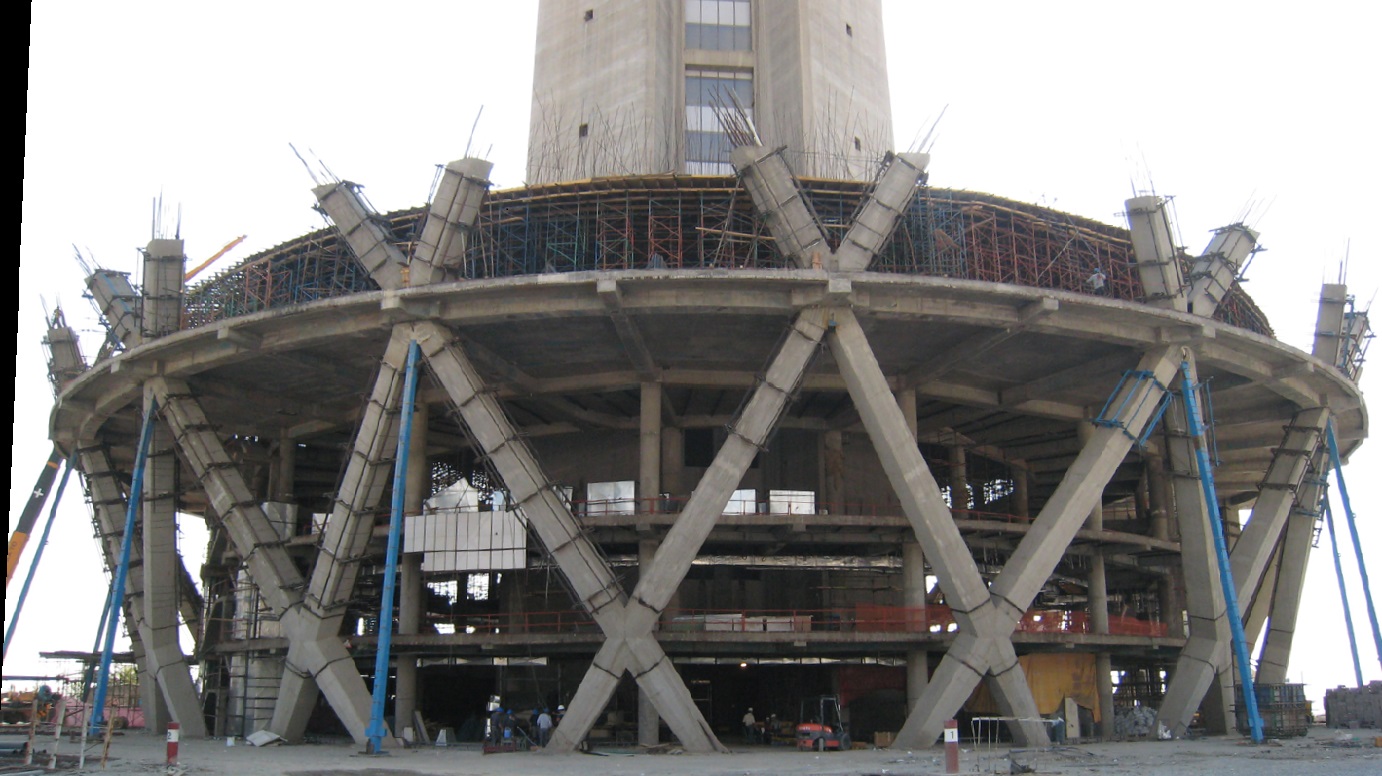

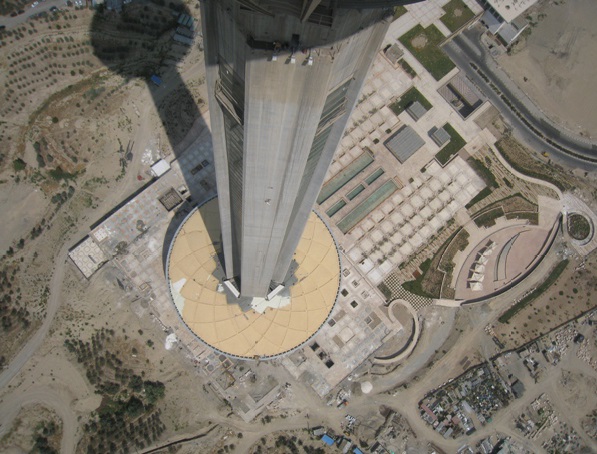

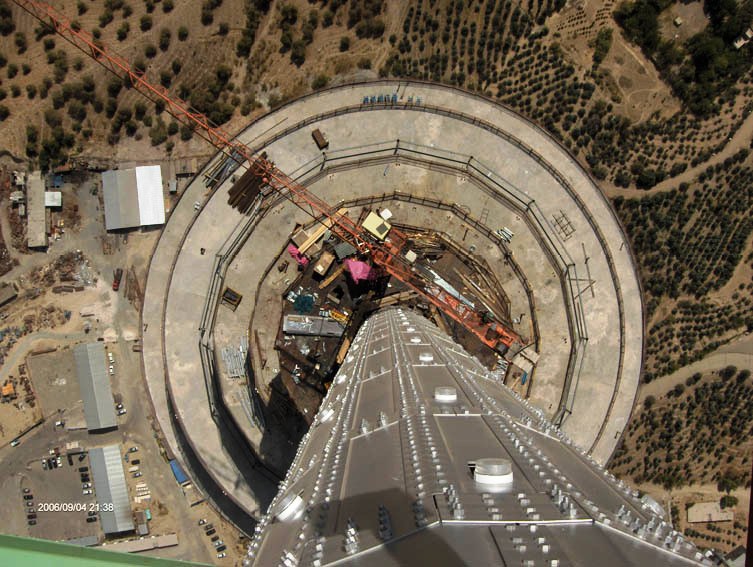

عمق فونداسیون برج 14 متر که شامل یک پی گسترده دایره ای شکل و سازه انتقالی است. قطر پی 66 متر و ضخامت متوسط آن 4 متر است. ارتفاع سازه انتقالی مرتبط با پی نیز 10 متر است. ساختمان سرسرا (لابی)، پیرامون بدنه اصلی و در 6طبقه بنا شده است. زیر بنای آن حدود هفده هزار مترمربع معادل سه زمین فوتبال و شامل بخش های اداری، تجاری، پشتیبانی و موزه است.

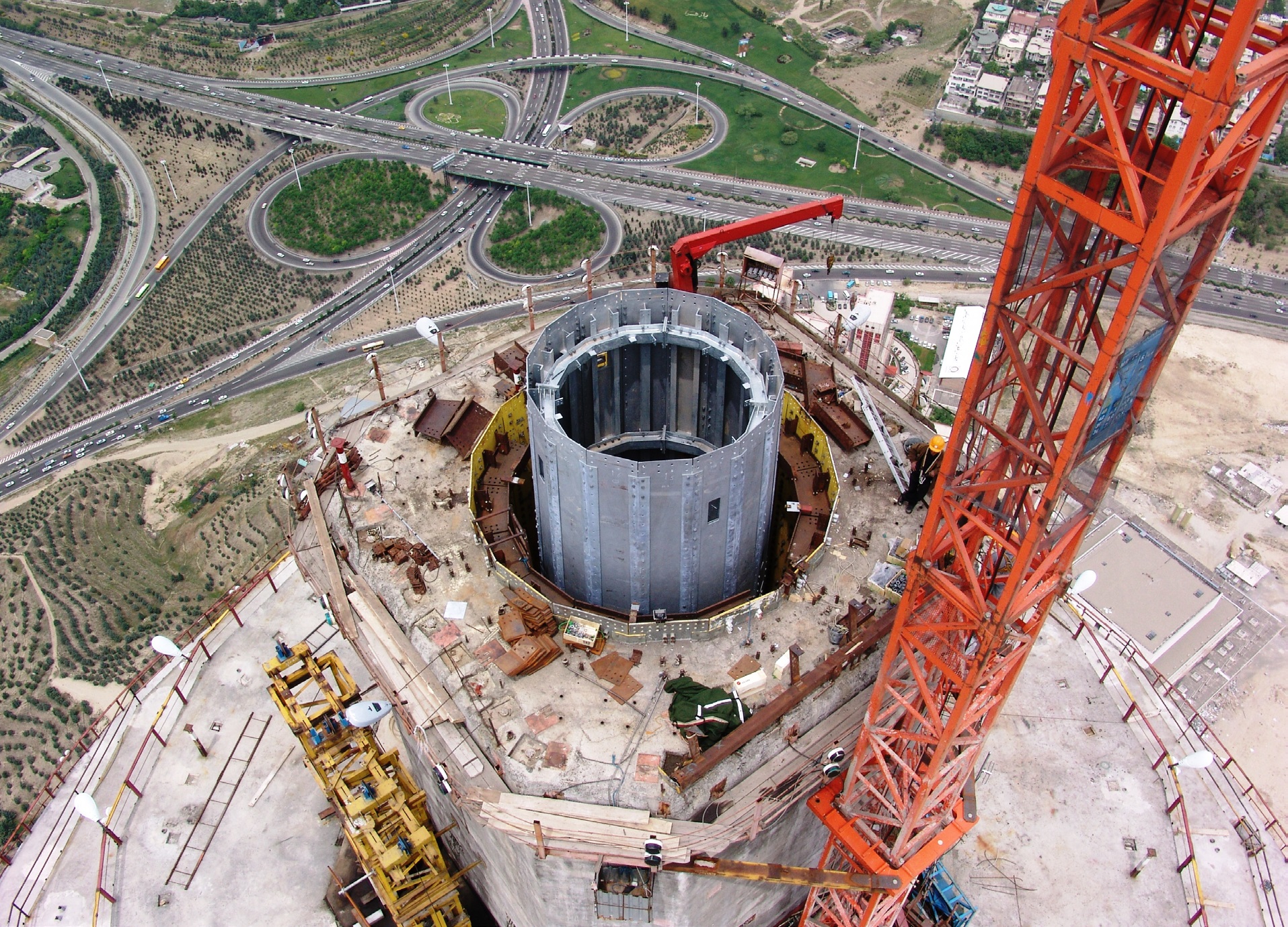

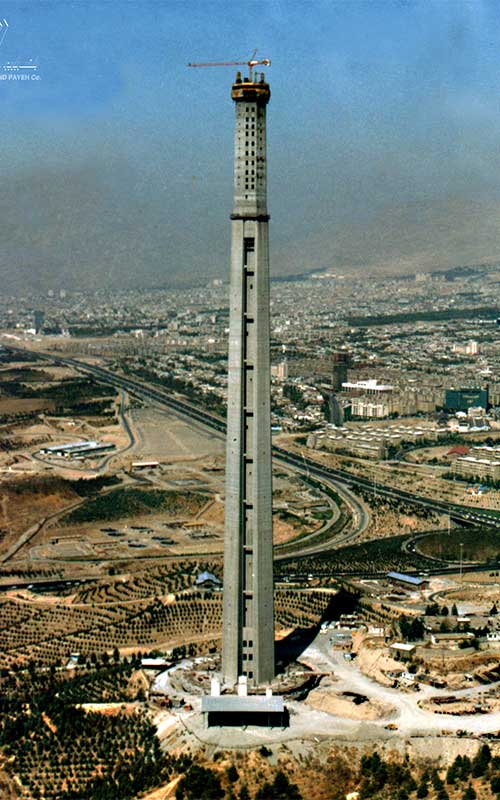

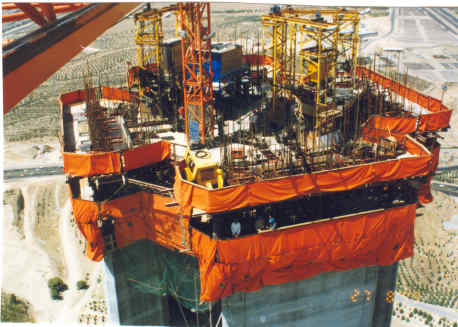

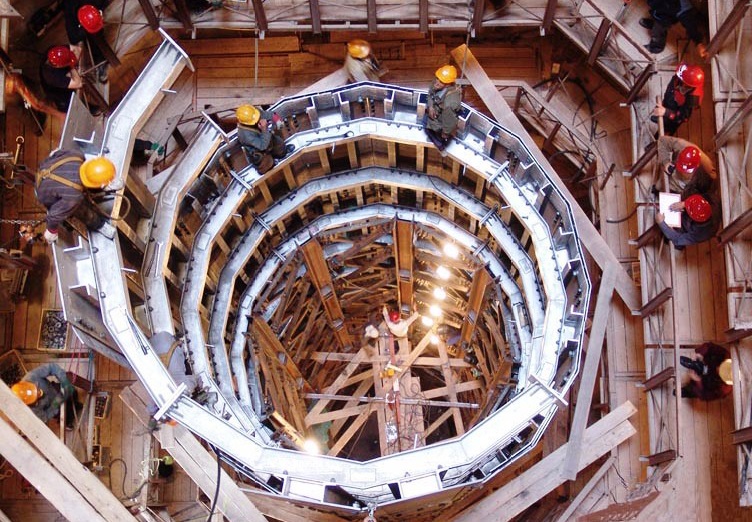

محور اصلي برج یک سازه بتنی با ارتفاع 245 متر از روی طبقه همکف با مقطع متغیر است که با کمک تکنولوژي قالب لغزنده اجرا شده است. قطر محور در تراز همکف 28 متر و در انتها به 17 متر می رسد.

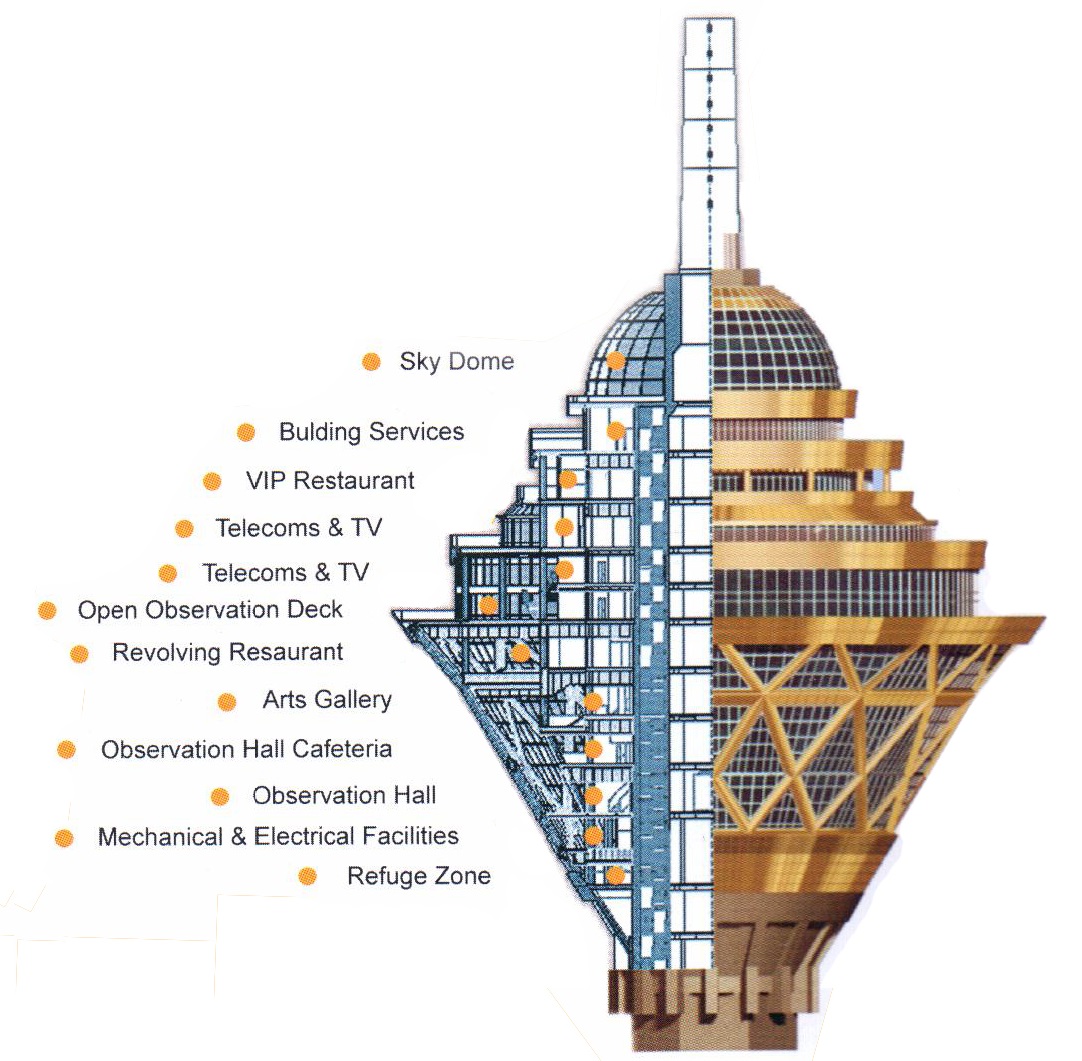

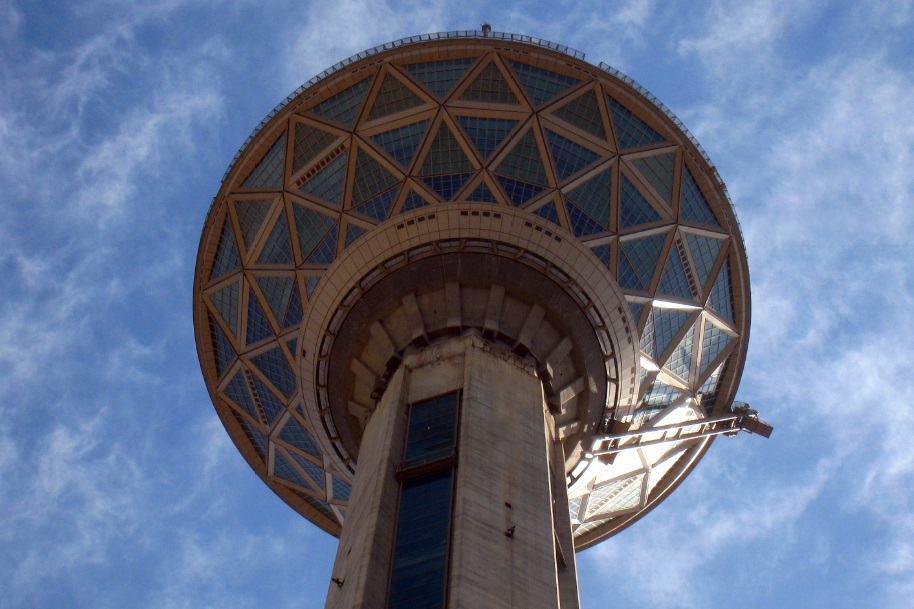

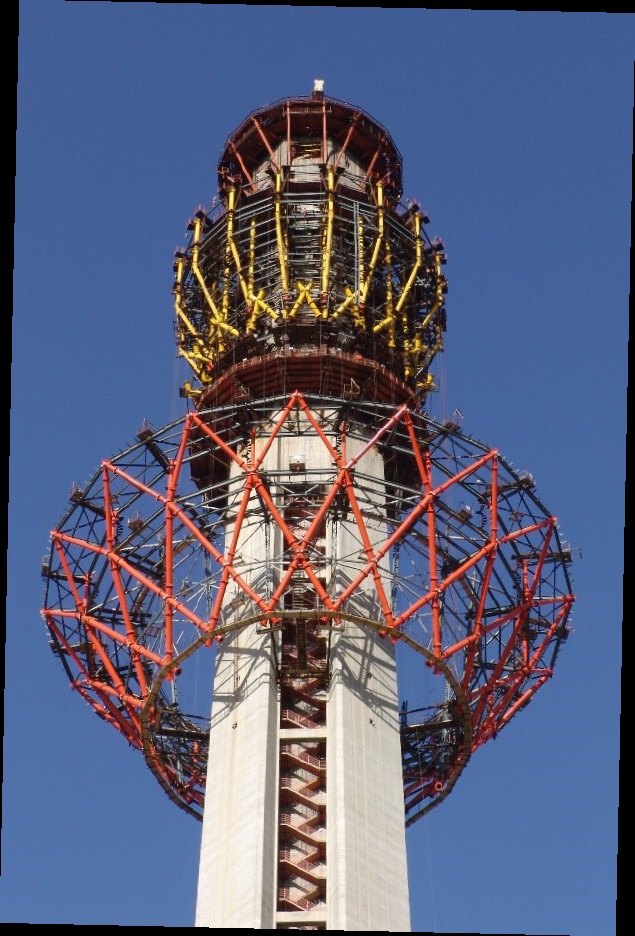

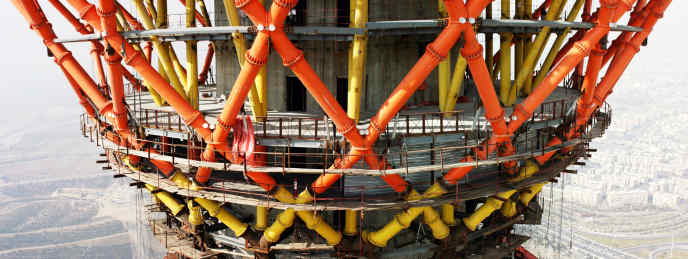

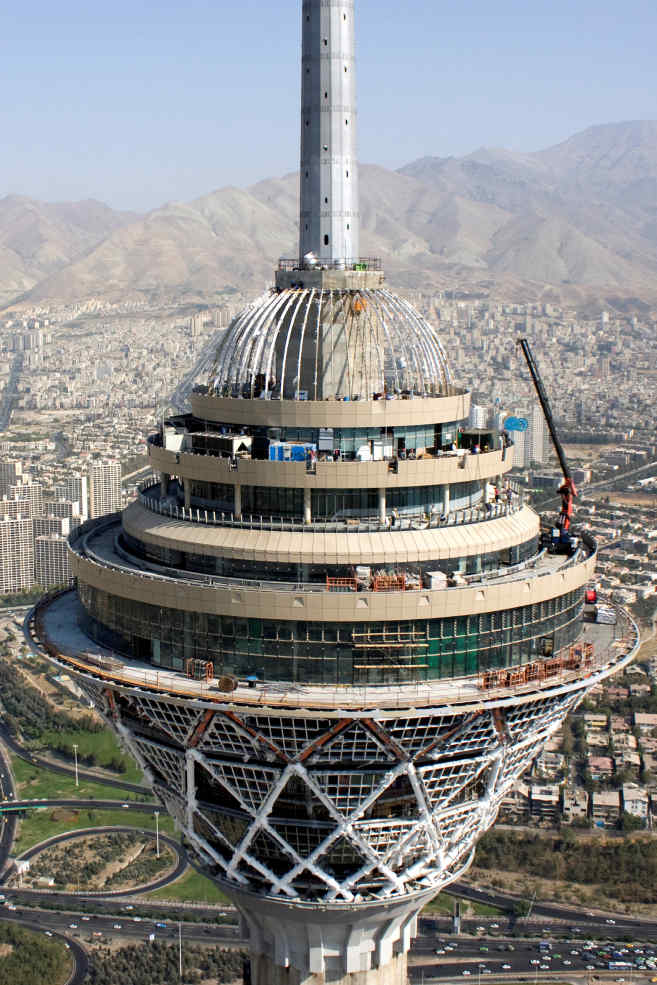

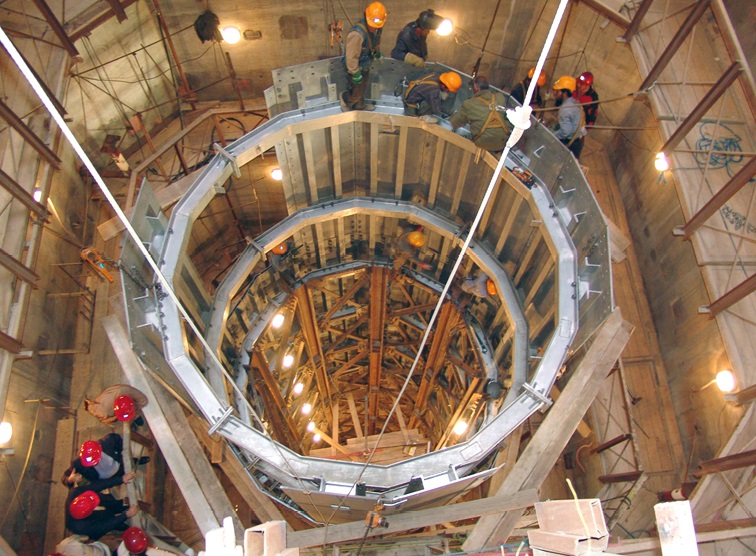

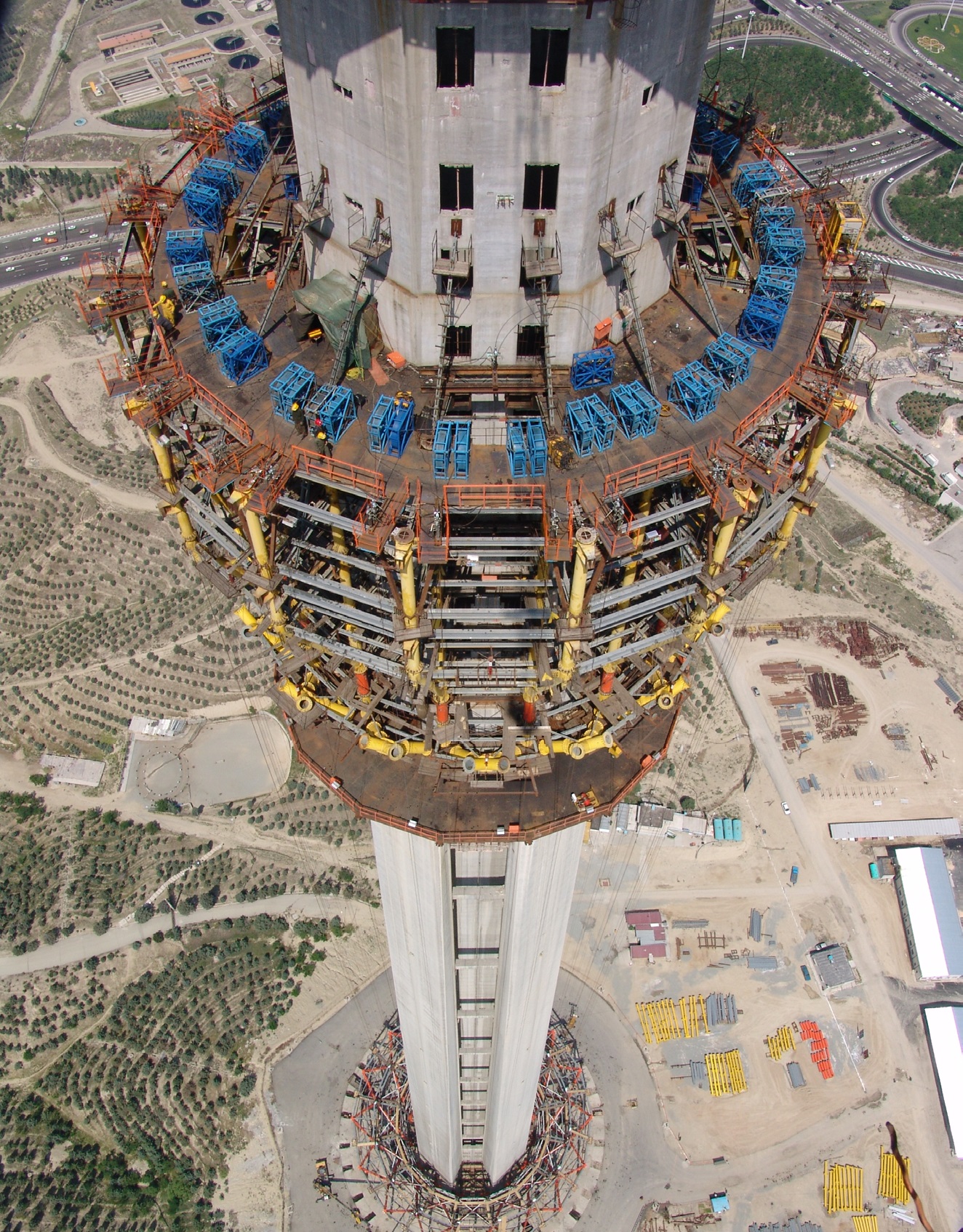

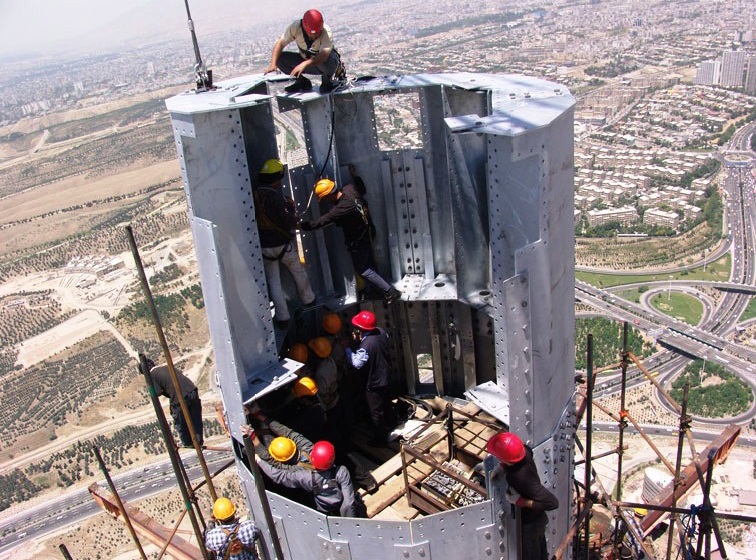

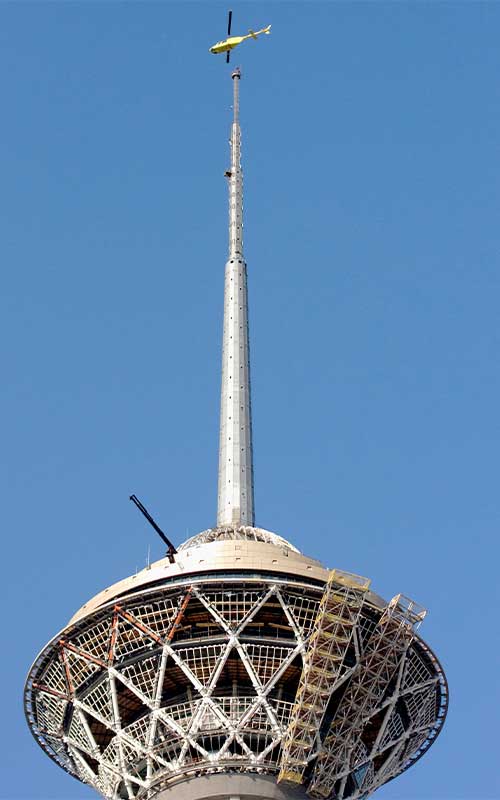

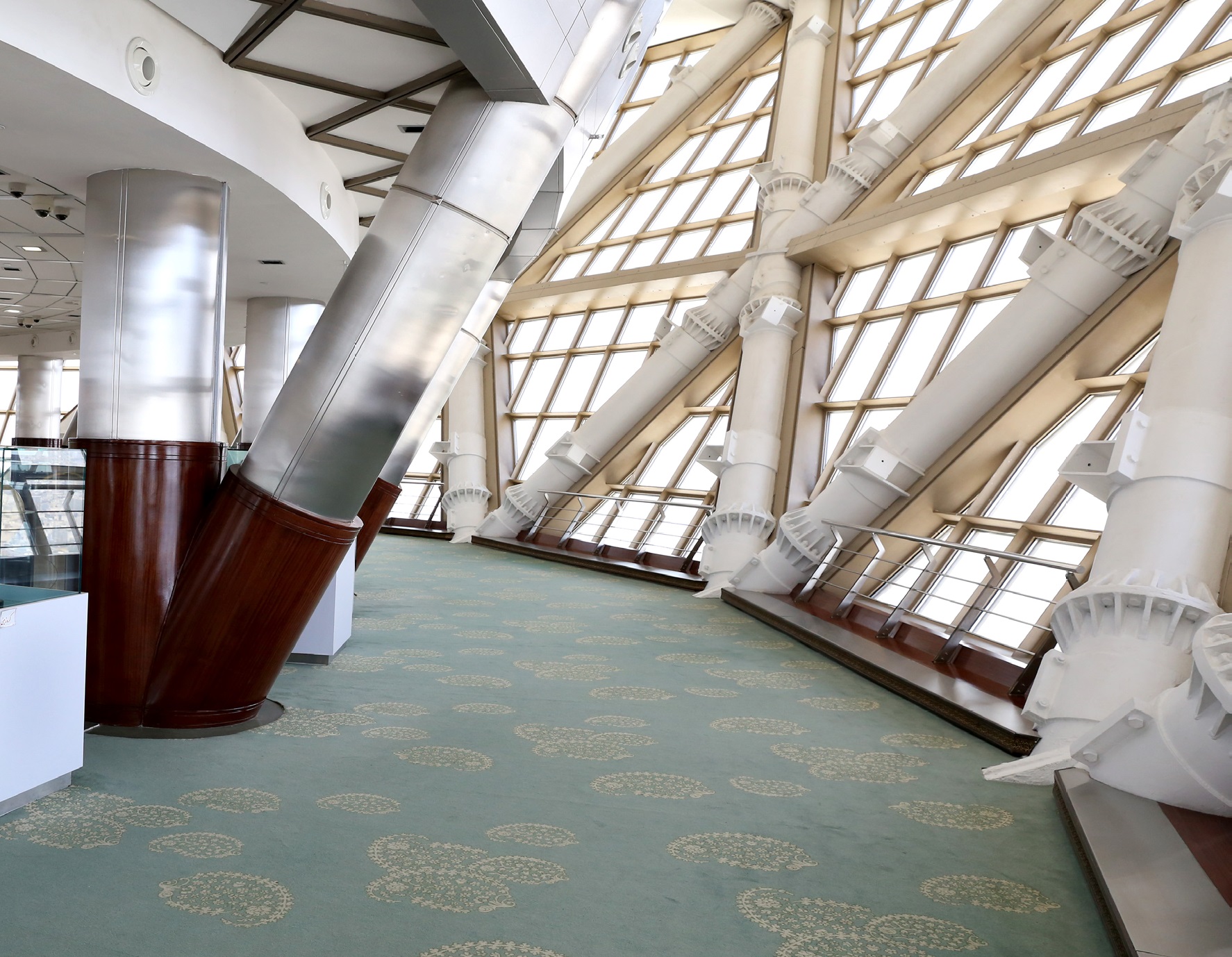

در سه طرف این محور جمعا ً 6 آسانسور هریک با ظرفیت 25 نفر و سرعت تقریبی 7 متر بر ثانیه قرار دارد. اجرای بتن محور ضمن مد نظر داشتن تکنولوژی تولید و مصائب قالب لغزان با موفقیت کامل بصورت نمایان (اکسپوز) اجرا شده است. سازه رأس برج یک سازه فولادی با وزن تقریبی 25 هزار تُن و متشکل از 12 طبقه با زیربنای دوازده هزار مترمربع معادل دو و نیم زمین فوتبال حدفاصل راز 245+ تا 315+ واقع شده است. این سازه یکي از بزرگترین ساختمانهاي رأس در برجهاي مخابراتي در دنیا به شمار رفته و در عین حال مترفع ترین ساختمان 12 طبقه جهان است. قسمتی از این پس از ساخت بر روي زمین، با تکنولوژي بالابری سنگین بالا کشیده و سپس در موقعیت خود تکمیل و نصب شده است. این سازه مجهز به یک منطقه امن از آتش، جهت مواقع بحران و حریق است. این بخش در ارتفاع 254 متري و با مساحت حدود 460 مترمربع ساخته شده است. این محل در زمان وقوع حوادث غیر مترقبه و انجام عملیات امداد و نجات و خروج از ساختمان رأس گنجایش پذیرش 600 نفر را دارد. دکل آنتن برج میلاد حدفاصل ترازهای 350 + تا 435 + واقع شده و به چهار تراز سرویس دهی تقسیم شده است. پایین ترین تراز این آنتن جهت خدمات شبکه و اینترنت و سایر ترازها به خدمات صوتی و تصویری مرتبط می باشد. مهمترین قید طراحی برج عدم نوسان درجای آنتن می باشد. بدنه دکل از تراز 350 + تا 382 + متر به صورت 16 ضلعی، تا تراز 426 + به صورت پوسته 8 ضلعی و تا تراز 435 + به صورت مربعی طراحی و اجرا شده است. المانهای اصلی دکل آنتن از فولاد نوع ST-52 ساخته شده است. در داخل مقطع دکل آنتن المانهای طولی فولاد از نوع ST-37 قرار دارند. این المانها، نقش میراگر در شرایط بروز زلزله را ایفا می کنند. المانهای میراگر در اثر تغییر شکل، قبل از به تسلیم رسیدن پوسته اصلی دکل، به حد جاری شدن رسیده و به این نحو، انرژی بزرگی را مستهلک نموده و مانع آسیب دیدن بدنه اصلی برج خواهند شد.

از ویژگی های بارز این پروژه کارگذاری ابزار دقیق در قسمت های مختلف سازه برای رفتار نگاری حین اجرا و دوران بهره برداری است.
